概述
（一）、產品概述
長距離帶式輸送機要求配套采用張緊力動態可調的張緊裝置：?jiǎn)?dòng)階段滿足膠帶運輸機的動態防滑要求，等速階段降低張緊力以維持膠帶機正常運行要求，同時有張緊力實時監控功能。煤礦井下長距離阻燃整芯膠帶的伸長率是常規皮帶的10倍，簡單的絞車或重錘張緊等張緊裝置受其張緊距離和張緊力的限制而難以適應特別是500米以上皮帶的啟動、運行和制動要求。
液壓張緊裝置是根據皮帶輸送機運行特點和受力模型分析及大量實驗數據開發的新型產品。它保證了皮帶啟動和運行及制動中皮帶對張緊力和緩沖要求。
1、本裝置能夠自動實現對膠帶機提供啟動力和運行張力的張緊動作，以滿足膠帶啟動時防止打滑及膠帶正常運行對張緊力的不同要求。
2、液壓張緊裝置的液壓張力緩沖裝置能夠被及時拉緊膠帶機啟動時的松邊，改善了啟動特性，減輕甚至消除其他張緊出現的波涌、打帶現象。
3、本裝置除了自動提供啟動張緊力、運行張緊力外還可根據用戶需要自動提供皮帶停機張力，這樣既節約了能耗，又延長了膠帶使用壽命。
4、張緊裝置可根據用戶的實際拉緊行程需要在大行程范圍內實現自動張緊，這樣便能夠適應伸長率的整芯膠帶機和長距離膠帶機的張緊要求。
5、當停機或意外停電時，張緊裝置能實現自動制動，此時仍能可靠地確保運輸帶處于張緊狀態。
6、本裝置配有可靠的張力監控系統，能對張力變化作出及時反應和調整。有效的防止了皮帶機運行中的打滑現象。
7、本公司產品配美國熱電皮帶運行監控器，實現張緊檢測、斷帶檢測、打滑檢測。同時控制系統根據檢測結果作出相應反應。
8、對于小型皮帶，本公司產品經特殊設計可達到自動糾偏功能。
1、組成和工作原理：

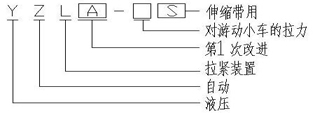

YZLA系列張緊裝置由液壓站、液壓絞車、電器控制柜、張緊監控裝置組成。

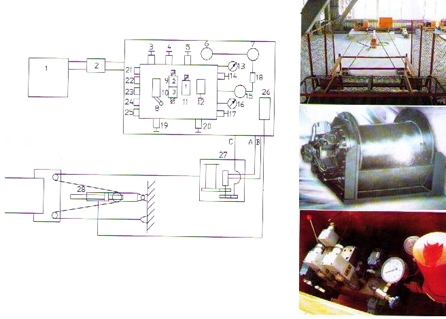

系統原理：操作司機點動帶式輸送機張緊裝置的電動按鈕啟動液壓馬達運轉，帶動絞車卷筒張緊鋼絲繩使輸送帶張緊，當拉力達到帶式輸送機啟動張力十，帶式輸送機啟動并加速運行；在帶式輸送機達到等速運行狀態后，張緊裝置降低到正常運行所需值，同時制動液壓絞車以保持輸送帶張力并使液壓站停止工作。
2、技術參數：
|
型 號 |
YZLA—100 |
YZLA—150 |
YZLA—200 |
YZLA—250 |
YZLA—350 |
|
對游動小車?yán)?/DIV> |
100KN |
150KN |
150KN |
250KN |
350KN |
|
液壓站電機功率 |
18.5KW（380/660V或660/1140V） |
30KW（380/660V或660/1140V） |
|
鋼絲繩直徑 |
15.5 mm |
16.5 mm |
20 mm |
|
絞車儲繩量 |
100 mm（特殊需要可增加到200 m） |
